新戈派®——TP3Z组合式相贯线切割机，是针对大管径和超大管径相贯线切割特殊设计的一款数控相贯线切割机。“组合”顾名思义，它表示由多个积木模块组合而成。本相贯线切割机包含滚轮架模块、切割模块，用户也可以选配操作机模块实现切割模块的升降等动作。本款机型具备轴向防窜动和椭圆度可纠偏功能，切割过程采用高精度传感技术，确保管道相贯孔的切割精度。

解决的问题及功能特点

1.适用于各种管径，特别是超大管径、各种长度的管道，切割精度达1mm
2.适用于各种金属材质管道
3.适用于无缝管、直焊缝、螺旋焊缝的管道
4.适用于厂房作业
5.程序内置，参数化输入界面，无需CAD导入

视频展示

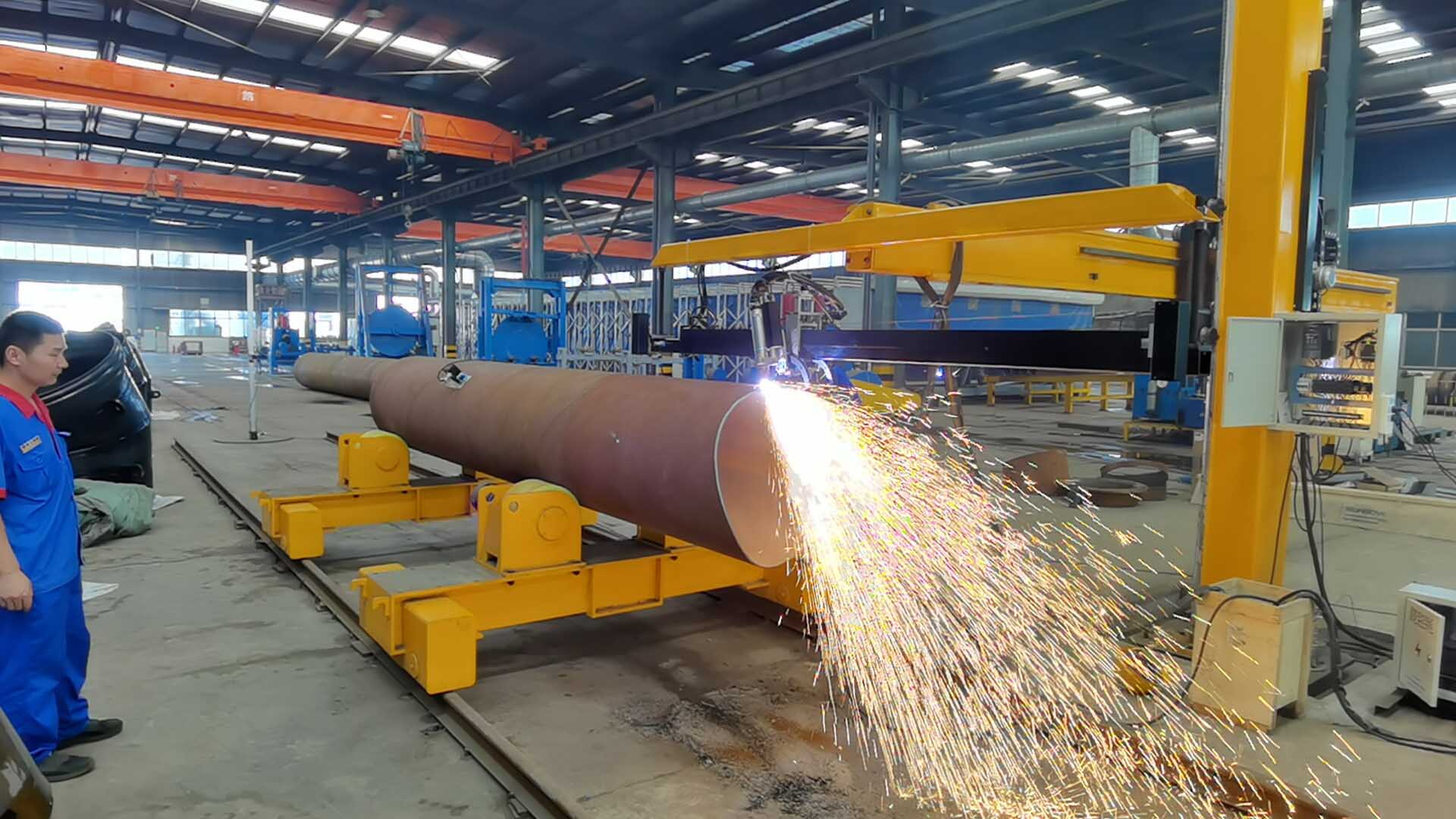

现场切割图

基本参数

项目	描述	项目	描述
额定功率	500W	切割粗糙度	<12.5μm
电源	交流220V/50Hz	切割精度	<1mm
切割管径	≤3700mm	坡口角度	±45°
切割速度	0-800mm/min	切割方向	正反可调
切割源	标配火焰，如需等离子需另行采购	—	—

订货选型表

品名	型号	货号	横向有效距离	管径范围	软件
组合式自动相贯线切割机	TP3Z-2000	2-061-0005	2000mm	<3700mm	标准版软件，包括01/07模型

切割模型
