江苏龙源海上潮间带风力发电机组一期示范工程，共有16 台150 MW风力发电机组。该工程位于江苏省如东县环港区外滩新海堤外侧，西距小洋口港20km ，东南距洋口港（太阳岛）约28 km ，距最近的陆地区域海岸约5km ，其中有8 台发电机组采用导管架基础，每台导管架基础重约165~203 t ，使用年限为30 年。

一、导管架基础的制作与运输
  （1） 为了保证导管架基础的制作质量，做到几何尺寸的规格统一，导管架基础的制作和加工在工厂内进行。

 （2） 导管架基础的运输。采用1 500 t以上的大船，在海水涨潮时由工厂运到指定的海域机位处。

二、吊装准备
  （1） 在准备吊装机位处设一只定位船，把准备吊装导管架基础的桩上的定位铁和导向铁焊好。
  （2） 将运输导管架基础的船与定位船靠在一起， 目的是保证海水涨潮时船身不摇晃， 因为吊装是在海水涨到最高水位时进行。
  （3） 把500 t浮吊船停在与定位船和运输导管架基础的船成90°角的30~50 m处。
  （4） 准备好2条缆风绳，用以吊装时调整导管架基础的角度。
  （5） 在基础环上均匀安装好4个吊耳。
  （6） 把运输导管架基础上固定导管架基础的铁件和铁架用导向链松开。
  （7） 准备一只小船， 检查导管架基础吊装是否到位。

三、吊装过程

 （1） 把浮吊船移到运输导管架基础船处，挂好吊耳钢丝绳，拴好缆风绳。
  （2） 检查固定导管架基础的铁件、铁架、倒链是否全部松开。
  （3） 所有人员全部撤出。
  （4） 由专人统一指挥。
  （5） 开始吊装。
  （6） 吊起后，浮吊船开始慢慢移向桩位，移到桩位上方时，调整好导管架基础的角度，对准桩位，慢慢下降，一直下降到导管架基础落到桩的托盘处。
  （7） 检查导管架基础是否吊装就位，如果到位，就一切顺利完成。
  （8） 拆除钢丝绳、吊耳及缆风绳。
  （9） 浮吊船退出。
   浮吊船的租金每天是5万元，如果不提前把准备工作做好， 多租一天就得多支出5万元，所以要提前把准备工作做好。实践证明，只要工作安排有序，分工明确，各负其责，准备工作做得好，把所有的困难都想到，统一指挥，加强过程控制，质量就有保证。

本文作者：牛彦贵  （北京华联电力工程监理公司）



       风电导管架的相贯线切割同样是值得探讨的一大难题，目前更多的选择是手工切割，但是手工切割效益较低，质量差。

      上海宣邦研发的海上风电导管架相贯线切割设备是在新戈派技术的基础上发展而来的三周联动筒端相贯线切割机，用于解决8m直径以下筒段相贯线带坡口的切割难题。

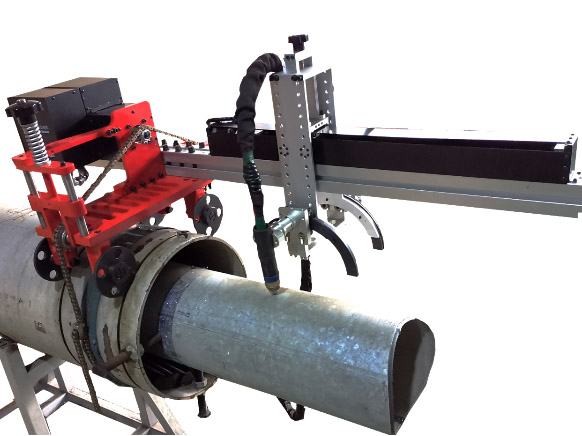

  新戈派®TP3爬管式变坡口数控相贯线切割机是目前新戈派系列中具备变角度坡口切割功能的机型，有3轴驱动系统，切割过程中自动控制坡口角度，切割完成后可直接用于焊接，进一步提高了相贯线加工效率和精度。本设备可实现管桁架切割，采用数控方式实现管道管桁架相贯线切割，本设备小巧便携，可解决设备管桁架如何切割的难题。无需投资大型数控相贯线切割机也可实现切割需求，性价比极高。

海上风电导管架相贯线切割设备解决的问题及功能特点

1、适用于所有管道或筒体的端面相贯线切割；

2、内置新戈派模型库；

3、支持定角、变角坡口切割；

4、支持现场切割；

5、支持以太网远程升级，享受“光速服务”。



视频展示

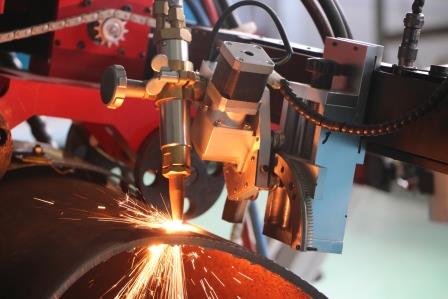

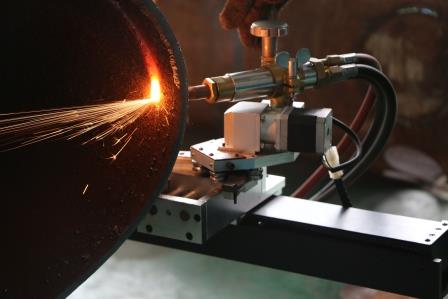

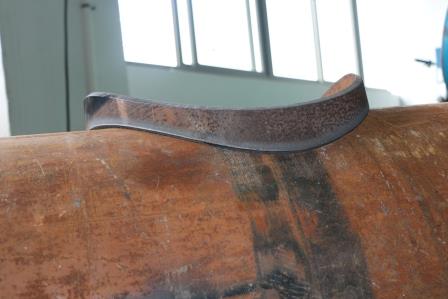

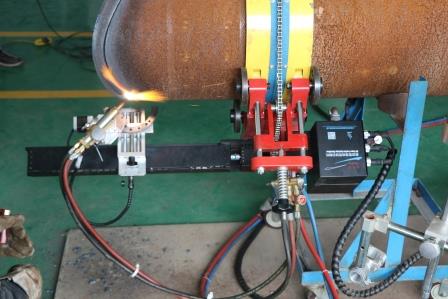

现场切割图片



基本参数

项目	描述	项目	描述
额定功率	200W	切割粗糙度	<12.5μm
电源	交流220V/50Hz	切割精度	<1mm
切割管径	≤680mm	坡口角度	±45°
切割速度	0-800mm/min	切割方向	正反可调
切割源	标配火焰，如需等离子需另行采购	—	—

订货选型表

品名	型号	货号	横向有效距离	管径范围	软件
3轴坡口机	TP3-450	2-061-0001	450mm	≤680mm	坡口相贯线软件，含模型01/07

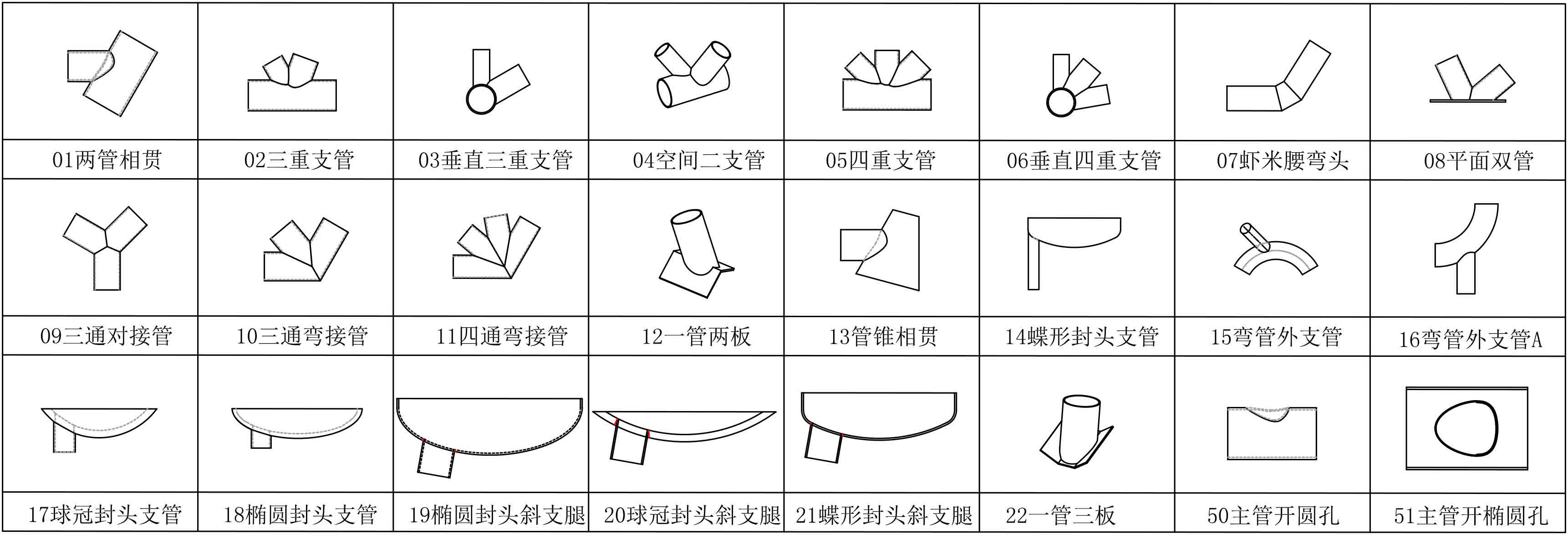

切割模型
